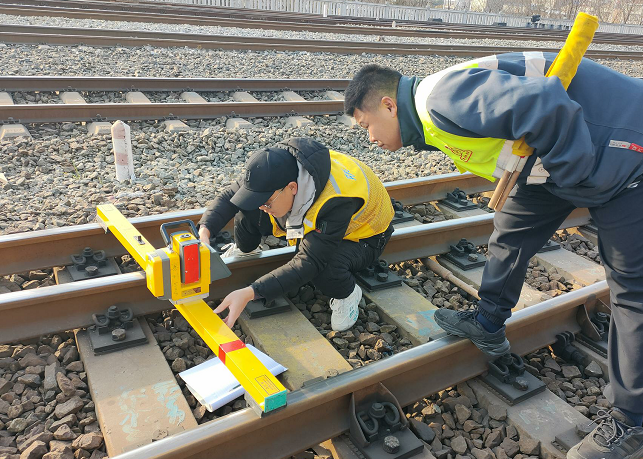

接觸網幾何參數測量儀是用于測量電氣化線路接觸網及相關為接觸網提供支撐、定位等設備空間參數的鐵路專用計量器具。分體式防水設計，拆卸式電池，采用高精度激光測距、位移、角度傳感器和高清攝像頭進行非接觸式測量，主機可繞軸心自由旋轉，滿足接觸網不同設備的測量需求。
執行標準《JJG(鐵道) 150-2020 接觸網幾何參數測量儀檢定規程》。

一、主要技術參數
產品名稱：接觸網幾何參數測量儀
產品型號：LJ-JCW-I
導高：5100mm～6500mm，精度±3mm；
拉出值：±600mm，精度±5mm；
側面限界：2400mm～6500mm，精度±5mm；
軌距：1410mm～1470mm，精度±0.5mm;
水平：±200mm，精度±1mm；
續航時間：≥8h
主機重： 2.9Kg
尺身重：4.6Kg
外形尺寸：1600*270*250mm
工作溫度范圍：-20℃～50℃
測量儀搭軌面的共面性≤0.2mm
尺身測頭硬度≥50HRC
二、產品結構
1.固定端測座   2.固定端測頭   3.尺身   4.主機把手   5.主機鎖緊按鈕   6.顯示屏   7.激光微調旋鈕  8.主機底座   9.尺身卡座   10.尺身把手   11.軌距調節手柄   12.活動端測座   13.支撐頭  14.活動端測頭  15.電池倉  16.激光發射器  17.攝像頭
